Synology NAS (DS1621+)導入

Synology NAS (DS1621+)導入

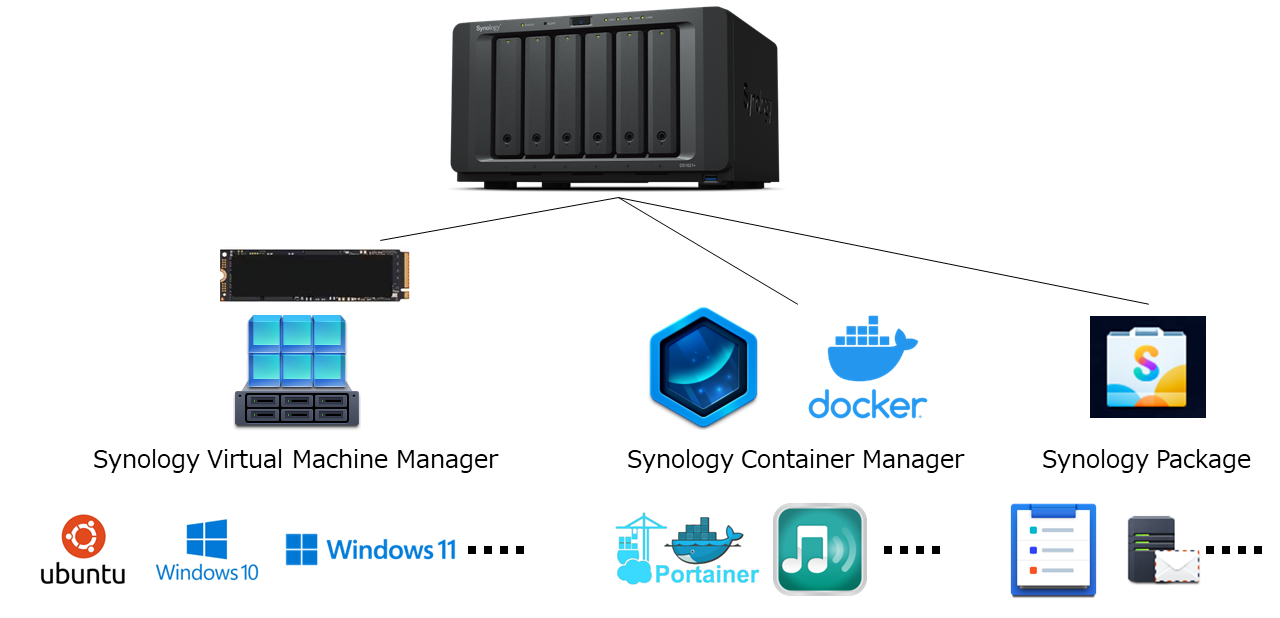

電源ユニット交換を経て10年近く活躍したNETGEAR ReadyNAS Ultra6 RNDU6000だが、OS4シリーズから非サポートながらのOS6にOSバージョンアップするも、OS6も実質的にOSサポート切れとなった。また、NICの接触が悪くI/F断が起きるなどのハードウェア不具合も目立ち始めてきた。お勤めご苦労さまということで、Synology DS1621+に置き換えした。今後は、仮想マシンをPC上で動かすのをやめて、NAS上で動かせるし。
Synology NASについてはググればたくさん情報が出てくるので、これはあくまで個人的メモ。

Synology DiskStation DS1621+

メーカサイト情報

CPU：AMD Ryzen V1500B 4-core 2.2 GHz
メモリ：DDR4 SODIMM。2スロット。デフォルトは4GB 1枚。公式は16GB×2まで。非公式ながら、32GB×2まで
ディスクベイ：6ベイ (3.5inch or 2.5inch)
M.2 ドライブスロット：2スロット (NVMe)
LANポート：4 (1Gb)
USB 3.2 Gen1ポート：3
eSATAポート：2
PCIe：1 x Gen3 x8 slot (x4 link) (10Gb NIC増設用)
型番に「+」が入っているシリーズは、仮想マシンの動作により適したモデルとのこと。

インストール作業

HDDドライブは、Western Digital製 WD Red Plus 8TBを6本。
念には念を入れて、HDD 2本同時障害に備えて、SHR-2(Synology独自)でRAID構成。
仮想マシンを動かすにはデフォルトのメモリ4GBは弱すぎるので、3rd party品として、Transcend製SODIMM PC4-21300(DDR4-2666) CL19 JM2666HSE-32Gを2枚に入替。非公式ながら32GB×2＝64GBが使える。本体裏面のフタをネジで外せば、簡単にメモリスロットにアクセス可能。
非サポート品が使用されている旨の警告が出るが、特に支障はない模様。
初回起動時に、http://SynologyのIPアドレス:5000/ にアクセス。Synologyアカウント作成の上、ファームウェア(DSM)のインストールが走る。その後、RAIDの構成が行われる(HDD総量によるが、半日ぐらいかかる)
NVMe SSDはSynology純正品しかサポートされていないが、3rd party品として、 KIOXIA 2TB EXCERIA PLUS G3 SSD-CK2.0N4PLG3Nを2枚、装着。
ドライブベイ1番、2番あたりを外して、本体の内面からSSDスロットにアクセスできる。
非サポート品のNVMe SSDをキャッシュとしてではなく、仮想マシン用のストレージプールとして使用したいため、下記の2つのツールを使用する。(ここらへんのまとめが参考になる)
- Synology HDD db (非サポートのNVMe SSDを互換品リストに加えるスクリプト)
- Synology M2 volume (非サポートのNVMe SSDをストレージボリュームにするスクリプト)
APCのUPSはUSBで接続するだけで認識。コントロールパネル→ハードウェアと電源→UPSから、シャットダウンまでの時間の設定などを行う

Synology 各種パッケージ導入

http://SynologyのIPアドレス:5000/ →パッケージセンターからインストール・設定する。

ログセンター
syslogを受けられる。DBに格納される
Synology Mail Server
TLS認証などが必要なSMTPサーバ(Gmailなど)へのSMTPリレーとして利用。
(LAN内のTLS認証など非対応メール(APC Powerchute Business Editionなど)のために利用)
Video Station
ストレージ内の動画ファイルをブラウザから再生できる。サムネ表示あり。
Active Insight
Synology社サイト上から、手元のSynologyの状況を確認できる。
メディアサーバー
ストレージ内の動画・音楽ファイルなどをDLNAクライアントに配信できる
ストレージアナライザー
ストレージ内のフォルダ別使用容量を表示可。
Virtual Machine Manager
仮想マシンを載せるためのアプリケーション
Container Manager
dockerコンテナを動かすためのアプリケーション

Synology 仮想マシン導入

http://SynologyのIPアドレス:5000/ →パッケージセンター→インストール完了→Virtual Machine Manager からインストール・設定する。

インストールした仮想マシン(OS)。

ubuntu 22.04.3 LTS
ビデオカードを「vmvga」ではなく「vga」にしないと、起動時にハングアップする。
- apacheで自宅内ポータルサイト
  Synologyの共有フォルダをNFSマウントして、/var/www/html にシンボリックリンクし、共有フォルダをWindows PCのテキストエディタで編集することで、自宅内ポータルサイトのコンテンツ作成を可能に。
- ちょっとしたCGIスクリプト
  STREAM DECKから、Logitech Media ServerやHDMIマトリクススイッチを操作するためなど
- lftp
  レンタルサーバのファイルをローカルにcronでバックアップ
- mrtg
  スイッチングハブのトラフィックなどをグラフ化。いいかげん、他のツールに移行したいものだ(笑)
Windows10
なにかの時のため？！
Synology VMM Guest Toolをインストールしないと、画面解像度の変更などができないので注意。
Windows11
お試し。
Windows11非対応マシンにWindows11をインストールするために、インストール途中でレジストリエディタを起動してからインストール。このへん。
以下の内容のファイルをISO化し、インストールディスクと合わせてマウントしておいてから、仮想マシンを起動、マシンがWindows11非互換エラーが出たら、SHIFT+F10でコマンドプロンプトを出し、regedit.exeから、ISO内のレジストリファイルをインポートして、再実行する。
```
Windows Registry Editor Version 5.00

[HKEY_LOCAL_MACHINE\SYSTEM\Setup\LabConfig]
"BypassTPMCheck"=dword:00000001
"BypassSecureBootCheck"=dword:00000001
"BypassRAMCheck"=dword:00000001
"BypassStorageCheck"=dword:00000001
"BypassCPUCheck"=dword:00000001

```

docker導入

http://SynologyのIPアドレス:5000/ →パッケージセンター→インストール完了→Container Manager から、もしくは、SSHしてdockerコマンドやdocker-composeコマンドなどでインストール・設定する。

インストールしたコンテナ。

Portainer
Synology純正のContainer Managerからでもコンテナ操作はできるが、多少見慣れたPortainerからの操作も可能に。
Logitech Media Server
自作piCorePlayer用。
docker 起動時の環境変数で、PUID、PGIDの指定が必要。ただ、どうにも、ボリューム直下の共有フォルダ musicなどのアクセスができなかったので、やむなく、LMS用の音楽ファイルフォルダ・プレイリストフォルダは、/docker/lms/music/、/docker/lms/playlist/ 配下に別途コピーして用意。
Squid
LAN内でプロキシを通す必要があるときに。
netdata
マシンの状況を見るのに、映えるので？！
