ISDN終了を受けて、ひかり電話ルータ(HGW)と自前ルータの共存

ISDN終了を受けて、ひかり電話ルータ(HGW)と自前ルータの共存

ISDN(ディジタル通信モード)が2024年1月から順次終了を受け、2023年秋になってやっと重い腰をあげた話。
ISDNのディジタル通信モードをどうにかするという話でもないし、ひかり電話ルータ(HGW)と自前ルータの共存は巷でありふれた話題なので、さほどの情報量はありません。完全に個人的メモ。

1. 背景

いわゆるインターネット常時接続(ブロードバンド)が広まる前の大昔に使っていたINSネット64をダラダラとイエデン回線にしていた。ADSLや光回線が当たり前になった後も、しばらくはルータ間の遠隔セットアップにINS64のディジタル通信モードも使っていたが、ここ10年ぐらいは通話モードしか使っていない。

イエデン不要説もあるが、親の介護関係でどうしてもFAX送受信が年に数度必要。介護や医療の分野ではいまでもFAXは現役なのです。デジタル庁ってなんですか？！
FAXだけなら、クラウド型のFAXに移行する選択肢もあるが、親の介護や口座管理の関係で役所や銀行など各所に登録してある固定電話番号を携帯電話番号に変更していくには、委任状ベースだとなかなか進まない場合がある。
結局、イエデン廃止できず・・・

ま、ISDN終了は、あくまでディジタル通信モードの終了であって、通話モードしか使わないのであれば、今のままでも構わないのだが、別に2回線同時通話が必要なわけでもなく、約3,000円/月を払い続けるのもね、ということで、やっと重い腰をあげることにした。

後継の選択肢は下記のとおり。①は料金が約2,000円/月にしか減らない。②や③は約500円/月程度。自前ルータを使いたいなら、③のドコモ homeでんわの方が、②のひかり電話特有のルータ設定や機器構成で悩まされずに済むのでは？というアドバイスも頂いたが、無線通信を信じてない派なので(笑)、②のひかり電話への移行にすることにした。

なお、今住んでいる賃貸集合住宅に越してきた際に、道路からエアコン配管経由で引き込んだ光回線が100メガ回線のままなので、ついでに1ギガ回線にしてもらうことにした。100メガで困ることもないのだが、さすがにね、と。
10ギガ(フレッツクロス)までは必要ないし、月々の料金も約1,500円高いのと、10ギガ活かすには機器入替コストがかかる。特にPPPoE(IPv4)か固定IPv4アドレスが必要な事情もあり、フレッツクロス対応ISPはPPPoE対応のとこが非常に少ない、また、IPoEでの固定IPv4アドレスのISPサービスは噂では想定外の不安定性もあるようなので、もろもろ時期尚早かなと。

2. ひかり電話ルータ(HGW)ではなく、自前ルータを使いたい理由

簡単に言うと、固定ポート番号で自宅外のインターネット側からアクセスしたい場合があるから。

IPoE(IPv6、IPv4)接続では、使用可能なポート番号空間に制限があり、また、動的に変わる場合がある。
インターネット側からのVPN接続や、ポート開放してインターネット側からアクセス可能としている機器等へのアクセスには固定のポート番号が必要。

ヤマハのルータの場合、プロトコル(TCP/UDPポート番号等)やLAN機器のローカルアドレスをベースにしたルーティング制御がIPoEトンネルとPPPoE接続との間で可能となっている。

3. ひかり電話と自前ルータの共存の選択肢

軽くググった限り、下記があるようだ。
下記のアやイでは、HGWがIPoE(IPv4)接続してしまうため、自前ルータはIPoE(IPv6)接続はするが、IPoE(IPv4)接続できない。その結果、自前ルータ配下のPC等では、IPv6対応のサーバにはアクセス可能だが、IPv4のみ対応のサーバにはアクセスできない。このため、アやイではHGWのIPoE(IPv4)接続の無効化が必要となっている。
一方、下記のウはHGWを単なるONUとしてしか使わない、下記のエはそもそもHGWを使わないため、そのような対処は不要である。

#	概要	メリット	NTT公式サポート度合い	機器の追加	自前ルータの選択肢の幅	光コラボにおける課題
ア	ひかり電話ルータ(HGW)のIPoE(IPv4)接続を無効化。UNIは活用しない	・ひかり電話のことはHGWに任せればよい・ひかり電話なし(HGWなし・ONUのみ)の場合の自前ルータの設定のまま接続可能	IPoE接続無効化は非公式・裏ワザ	不要	広い	特になし
イ	ひかり電話ルータ(HGW)のIPoE(IPv4)接続を無効化＋UNIで分岐	・ひかり電話のことはHGWに任せればよい・HGWを介さずにネット接続可能	UNI活用は非サポートだが公式サポート情報に掲載あり。IPoE接続無効化は非公式・裏ワザ	必要(SW-HUB)	広い	特になし
ウ	ひかり電話ルータ(HGW)のUNIとひかり電話機能(SIP)を持つルータを直結	・HGWを単なるONU化でき、HGWで悩まされることが少ない	UNI活用は非サポートだが公式サポート情報に掲載あり。対応ルータのメーカによってはメーカ側での参考技術情報あり	不要	狭い (ヤマハ NVR510かNVR700W以外にも少しあるはず)	特になし
エ	ひかり電話ルータ(HGW)ではなく、小型ONU対応、かつ、ひかり電話機能(SIP)を持つルータを使う	・HGWで悩まされることが一切ない	公式対応。対応ルータのメーカによってはメーカ側での参考技術情報あり	不要	非常に狭い (2023年時点ではヤマハ NVR510かNVR700Wのみ)	光コラボでは、ひかり電話を使う場合、HGW/ONUの指定ができず、小型ONUをレンタルしてもらうことができない。

各案の機器接続イメージは下記の通り。

今回は、ひかり電話のことで、自前ルータの設定に悩まされたくなかったので、アを選択することにした。
イ～エでは、ひかり電話契約なしの場合とありの場合で異なるIPv6の設定が自前ルータのWAN I/FやLAN I/Fなどに必要となる。加えて、ウやエではひかり電話そのものを使えるようにする設定を自前ルータに行う必要がある。

補足：上記構成イメージではWiFi機能について触れていないが、下記の選択肢があろう。

ア：以下のいずれか
- HGWにNTTレンタルの無線カードを挿す
- HGWのLANポートに、WiFiアクセスポイントを接続
- HGWのLANポートに、ルータ機能を無効化したWiFiルータを接続
イ、ウ、エ：以下のいずれか
- 自前ルータをWiFiルータにする
  ただし、ウ、エに対応しているルータでWiFi内蔵ルータは非常に少ない、または、販売されてない。
- 自前ルータのLANポートに、WiFiアクセスポイントを接続
- 自前ルータのLANポートに、ルータ機能を無効化したWiFiルータを接続

4. ア：ひかり電話ルータ(HGW)のIPoE(IPv4)接続を無効化。UNIは活用しない場合のHGWの設定

アの構成の場合、自前ルータのプロバイダ設定は、「ひかり電話あり」の設定ではなく、「ひかり電話なし」で設定する。すなわち、自前ルータの設定はHGWなし・ONUのみの場合に行っていた設定と同じのままとする。

しかし、自前ルータ配下のPC等から、IPv6対応サーバへはアクセスできるが、IPv4のみ対応サーバへアクセスできない事象が発生する。 IPv6対応サーバにはアクセスできるため、一瞬、なんの問題もないよう見えてしまう。IPv4のみ対応サーバにアクセスできないが、接続先サーバがIPv6対応か否かはパッと見わからないため、一部サーバにアクセスできない原因に気づきにくい場合がある。
この状況は、HGWの設定を変更することで解消できる。

以下、HGWがPR-400シリーズの場合の設定例。

PCなどを自前ルータのLANポートではなく、HGWのLANポートに直接接続する。(PCはDHCPでIPv4アドレスを取得するようにしておく)
まず、HGWの管理画面のパスワードを設定する。
- http://ntt.setup/ 、または、http://192.168.1.1/ を開く。
- 管理画面のパスワードを設定せよと求められるので設定。
- 以降のログインは、
  ユーザID： user
  パスワード：設定したパスワード
- 管理画面のパスワードを設定すると、HGW前面の「初期状態」というLEDがオレンジ点灯から消灯に変わる。
引き続き、HGWの裏メニューに入り、IPoE(IPv4)接続を無効化する。

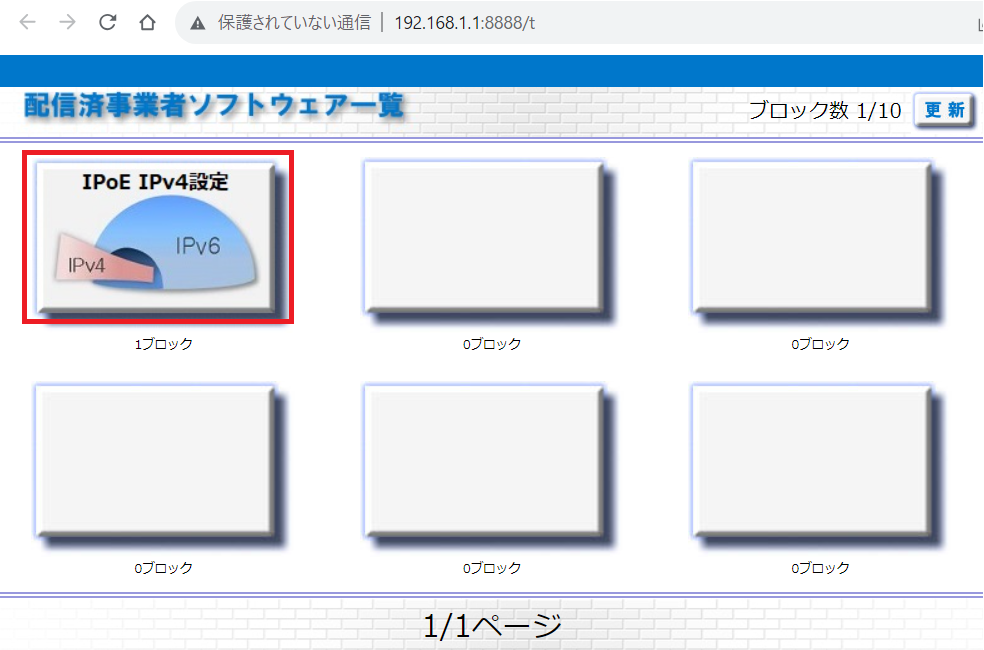

- http://ntt.setup:8888/t 、または、http://192.168.1.1:8888/t を開く。
- 「IPoE IPv4設定」の画像をクリック
- 「高度な設定」→「IPv4通信設定」の右の「編集」→「有効」から「無効」に変更して「設定」
- 「IPv4通信設定」の「ステータス」が「無効」になったことを確認
- HGWの再起動(筐体前面の「再起動」ボタン押下)→ルータとルータ配下のWindows PCを再起動。
以降、HGWの管理画面 (HGWの管理画面 http://ntt.setup/ 、または、http://192.168.1.1/ を開くと、下記画面になる。
「インターネット接続先を設定しない」を選択して「設定」をクリックする

その後、通常のHGWの管理画面となる。
自前ルータのLANポート配下のPCから、HGWの管理画面(http://192.168.1.1/)にアクセス可能にする設定を追加。
- 自前ルータのWANポート(NVR510であればlan2)に、HGWのLANポート側のIPアドレス(192.168.1.254とか)を設定
- HGWのLANポートに直接接続したノートPCなどから、HGWの管理画面にアクセスし、下記を設定
  - 「詳細設定」→「LAN側静的ルーティング設定」に、自前ルータのLANポート側のサブネットへのルーティングを追加
  - いちおう、「詳細設定」→「DHCPv4サーバ設定」で、自前ルータのWANポートに静的設定したIPアドレス(192.168.1.254)がDHCPで割り当てられてしまうことのないよう、割当個数を1つ減らしておく(192.168.1.2から252個にしておけば、最大、192.168.1.253までになる)
- 自前ルータのLANポート配下のPCからHGWの管理画面(http://192.168.1.1/)にアクセス可能になる

5. 今後の課題

軽くググった限り、アの場合、下記のような課題にぶつかることがあるらしい。今後、様子を見ていく。

HGWのファームウェアアップデートが自動的に走った際に、HGWが再起動し、想定外のタイミングでネット接続が切れる
- HGWのデフォルト設定では、AM01:00付近でファームウェアアップデート更新を行うようだ。この時刻を自分の生活時間帯？に合わせて変えることで少し緩和するはず。
  もしくは、ファームウェアの自動更新を手動更新に変えてしまってもよいのかもしれない。
自前ルータがHGWを介して接続しているため、ネット接続のスピード等がHGWの処理性能に引っ張られる可能性があるらしい。
- いまのところ、スピードテストサイト等で見る限り、一般的な1G接続時のスピードと大きく異なることはないように見えるが・・・
- HGWがLAN内のPC等に対するDNSサーバとして動くように設定されるので、そこを気にするのであれば、自前ルータの設定を変更して、NTT東西のフレッツ網のDNSサーバやGoogleのPublic DNSを静的に設定してもよいかも。
  - NTT東西のフレッツ網のDNSサーバ
    HGWの管理画面の「情報」→「DHCPクライアント取得情報」で確認する。
    - NTT東日本エリア： 2404:1a8:7f01:a::3 および 2404:1a8:7f01:b::3
    - NTT西日本エリア： 001:a7ff:5f01::a および 2001:a7ff:5f01:1::a
  - GoogleのPublic DNS: 2001:4860:4860::8888 および 2001:4860:4860:8844
  - ヤマハルータの場合の設定箇所
    - 変更前：
      dns server select 500000 dhcp lan2 any .
    - 変更後(NTT東日本のDNSサーバにする場合：
      dns server select 500000 2404:1a8:7f01:a::3 2404:1a8:7f01:b::3 any .
